オーケーモール工法 施工機械HEADLINE

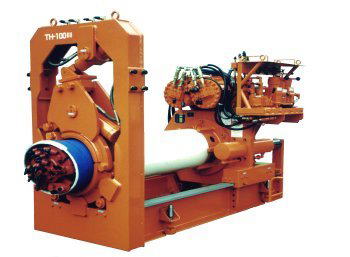

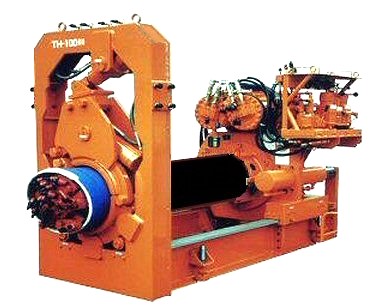

推進機 ＴＨ－１００（Ⅱ） ミニモール
オーケーモール工法による狭い場所での小口径推進は、TH-100(Ⅱ)ミニモール推進機を使用します。本機はTH-200機種を小型化した機械で、推進装置部・回転削孔装置部・進角修正部および装置のスライドベースで構成され、これを駆動するオイルユニットが付属しています。
| 推進力 | 1000kN（102tf) |  |
| 適用管径 | 200A~500A | |
| 方向修正装置 回転トルク |
Max176/118kN･m （18/12tf･m) |
|
| 機体寸法 | PW-500S 1mベース L2330×W1100×H1850mm |
|
| 機体質量 | 本体：2820kg 油圧ユニット：1250kg |
|
| 動力 | 30kw |

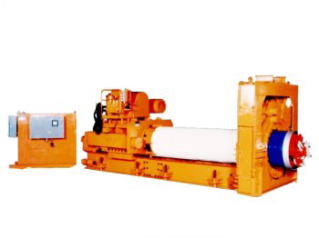

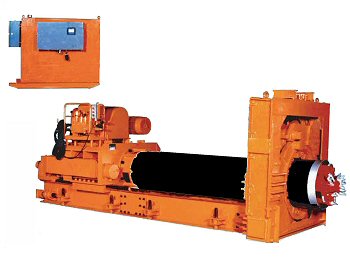

推進機 ＴＨ－２００
オーケーモール工法のベースマシンTH-200推進機は、推進装置部・回転装置部・回転削孔装置部・進角修正装置部および装置のスライドベースで構成され、これを駆動するオイルユニットが付属しています。TH-200は強力な推力の他、孔曲がりの常時測定と常時修正を行う進角修正装置を備えており、推進距離・施工精度・施工能率と費用等、小口径管推進での問題点の改善に優れた実績を持つ推進機です。また拡孔ヘッドと補助ジャッキの併用で中口径管の敷設もできます。
| 推進力 | 2156kN(220tf) |  |
| 適用管径 | 350A~800A | |
| 方向修正装置 回転トルク |
max539/363kN･m (55/37tf･m） |
|
| 機体寸法 | L4736×W2040×H1700mm | |
| 機体質量 | 本体：8050kg 油圧ユニット：900kg |
|
| 動力 | 30kw |
